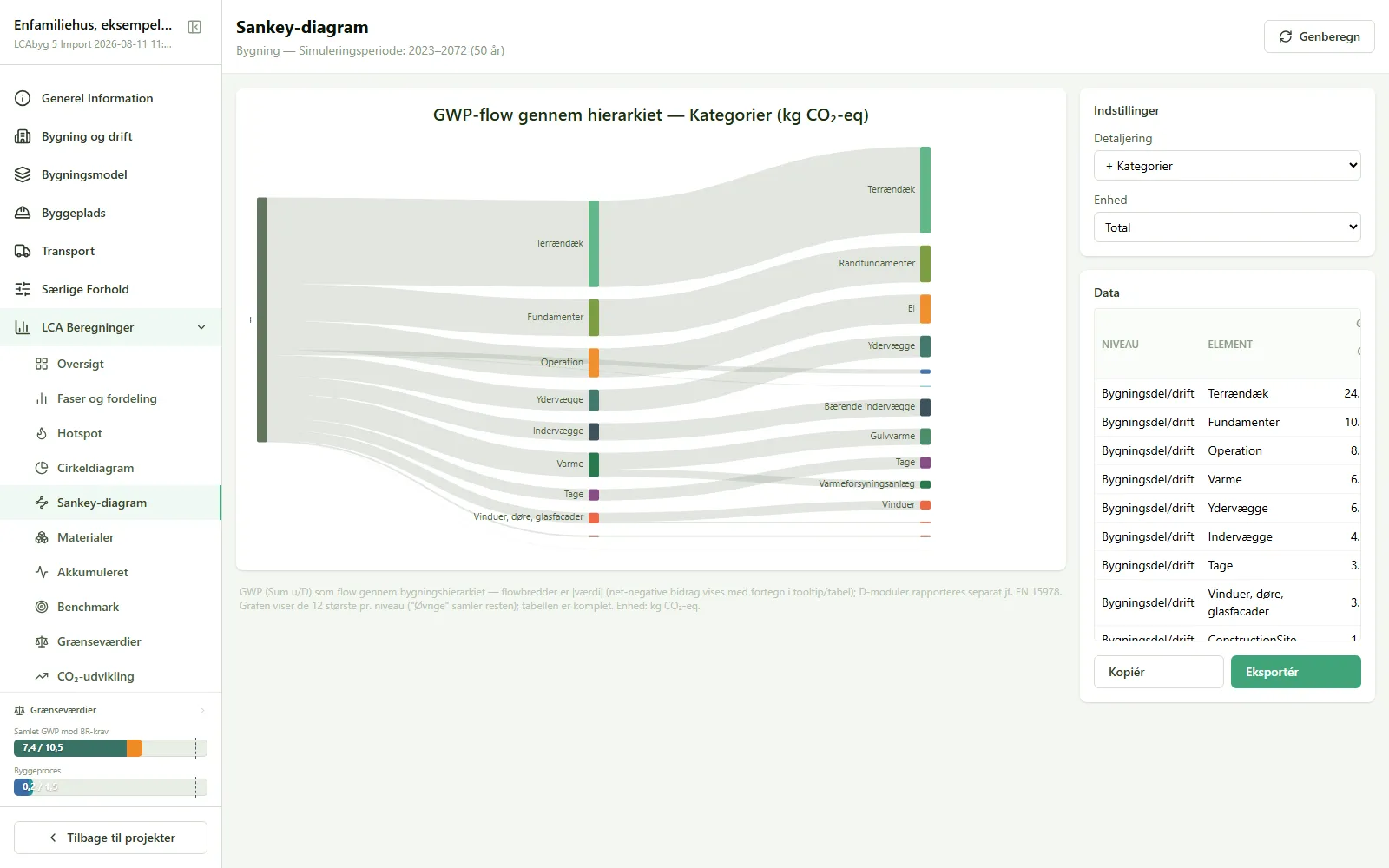

Sankey-diagram
GWP-flow gennem bygningshierarkiet, fra bygning til bygningsdele og drift, videre til kategorier.
| Element | Betydning |
|---|---|
| Enhed | Pr. m²/år, pr. m² eller total. Vælges Vægt (kg) i stedet, vises byggevarernes vægt frem |
| for GWP, og detaljeringstrinnet Moduler findes ikke (falder tilbage til Byggevarer), da vægt | |
| kun findes for A1-A3 | |
| Detaljering | Vælg hvor mange niveauer flowet skal vise: Bygningsdele og drift → Kategorier → Konstruktioner → Byggevarer → Moduler eller Materialekategorier |
| Flowbredde | Bredden er den absolutte værdi: net-negative bidrag vises i stedet med fortegn i tooltip og tabel |
| “Øvrige” | Grafen viser de 12 største flows pr. niveau og samler resten; tabellen er komplet |
| D-moduler | Rapporteres separat, jf. EN 15978 |
Grafen kan kopieres som billede eller hentes som SVG, se Sådan kopierer du en graf til Word eller PowerPoint.
Se også
Sektion kaldt “Se også”- Cirkeldiagram: samme hierarki, som ringe i stedet for flow
