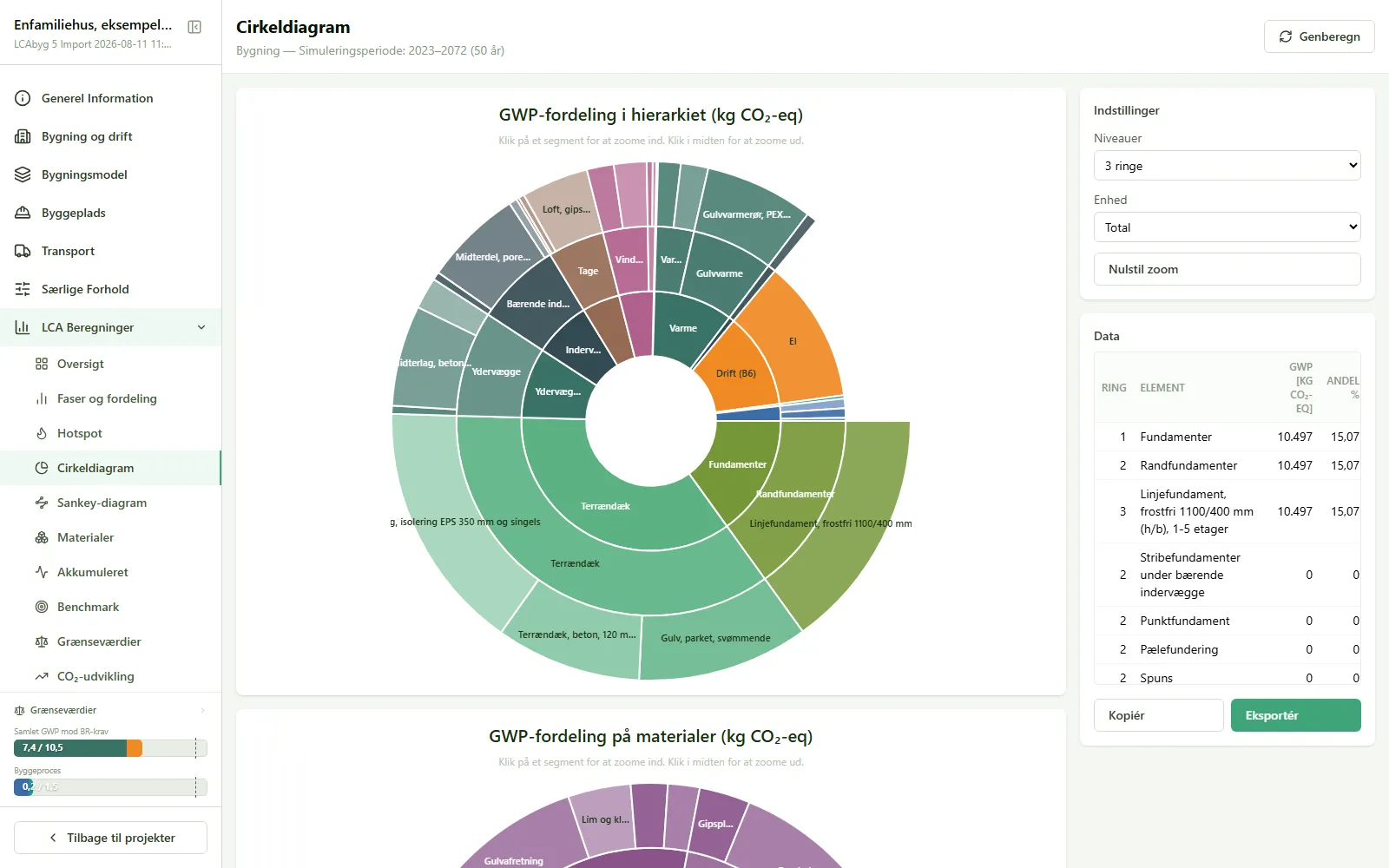

Cirkeldiagram
GWP-fordelingen som indlejrede ringe (sunburst), niveau for niveau.
| Element | Betydning |
|---|---|
| Enhed | Pr. m²/år, pr. m², total eller pr. beboer. Vælges Vægt (kg) i stedet, vises byggevarernes |
| vægt frem for GWP, og ringdybden begrænses til byggevare-niveauet, da vægt kun findes for A1-A3 | |
| Inderste ring | Bygningens hovedgrupper |
| Ydre ringe | Mellem- og undergrupper, maks. 3 ringe i alt |
| Materiale-ringe | Prefikset “M” i tabellen: viser materialekategorier i stedet for bygningshierarkiet |
| Klik på et segment | Zoomer ind på segmentet |
| Klik i midten | Zoomer ud igen |
Siden har to cirkeldiagrammer: øverst bygningshierarkiet, nederst materialekategorierne. Modul D (gevinster) indgår ikke i totalen som cirkeldiagrammerne viser. Knappen Nulstil zoom i indstillingspanelet fører tilbage til udgangspunktet.
Cirkeldiagrammerne er tegnet som billeder og kan derfor kun hentes som PNG, ikke som SVG, se Sådan kopierer du en graf til Word eller PowerPoint.
Se også
Sektion kaldt “Se også”- Sankey-diagram: samme hierarki, som flow i stedet for ringe
