Moduler og fordeling
Resultatet set fra fire vinkler på én side: pr. livscyklusmodul, pr. hovedgruppe, pr. EPD-datatype og pr. gruppe og modul.

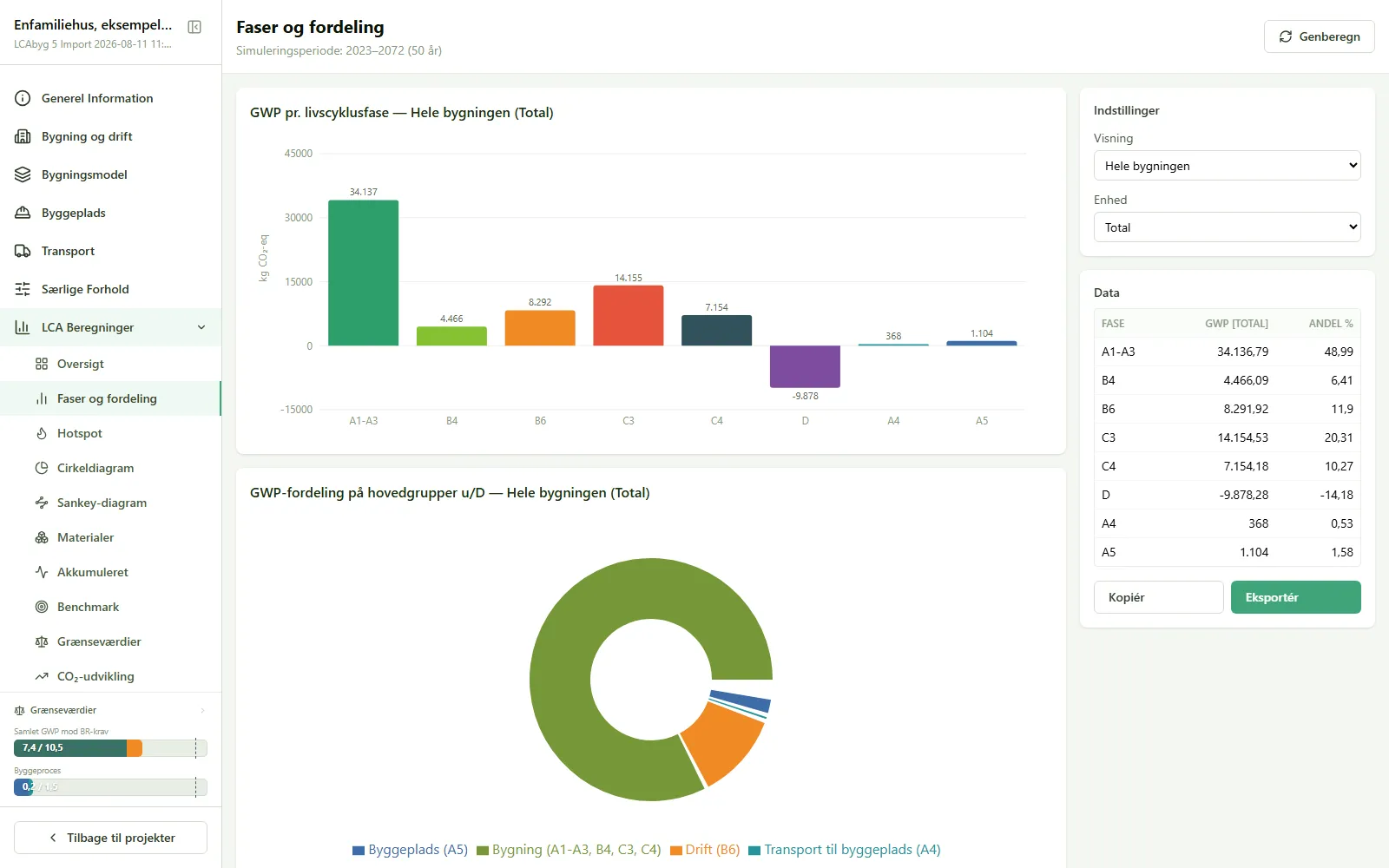

De fire diagrammer
Sektion kaldt “De fire diagrammer”| Diagram | Viser |
|---|---|
| GWP pr. modul | Søjler for hvert modul beregningen har talt med, fx A1-A3, A4, A5, B4, B6, C3, C4 og D. Nedrivning af eksisterende bygningsdele ligger under C3, C4 og D |
| GWP-fordeling på hovedgrupper u/D | Cirkeldiagram over Bygning, Drift (B6), Transport til byggeplads (A4) og Byggeplads (A5) |
| GWP-fordeling på EPD-datatype u/D | Cirkeldiagram over Generisk, Gennemsnit og Repræsentativ. Byggevarer uden angivet datatype samles som “Ukendt” |
| GWP pr. gruppe og modul | Samme hovedgrupper, men med hver søjle stablet på moduler |
“u/D” betyder uden modul D: gevinsterne uden for systemgrænsen indgår ikke i de to cirkeldiagrammer.
Indstillinger
Sektion kaldt “Indstillinger”| Felt | Betydning |
|---|---|
| Visning | Hvilken del af projektet diagrammerne dækker, fx hele bygningen |
| Enhed | Total, pr. m², pr. m²/år, procent eller pr. beboer |
Datatabellen under indstillingerne viser de samme tal med modul, GWP og andel i procent, og kan kopieres eller eksporteres. Graferne kan kopieres som billede eller hentes som SVG, se Sådan kopierer du en graf til Word eller PowerPoint.
Se også
Sektion kaldt “Se også”- Resultattabel: samme data i tabelform
- Hotspot: dykker ned i de største bidragsydere
